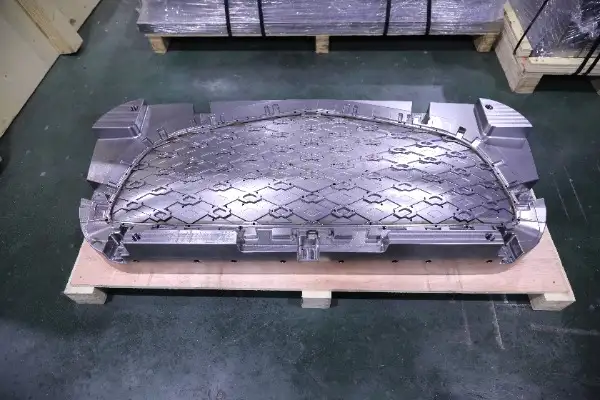

1 模架最大变形值的核心规定与控制逻辑
1.1 现行国家标准的强制要求
根据《混凝土结构工程施工规范》GB50666-2011 第 4.3.9 条规定，模架变形限值需按结构暴露程度分级控制：表面外露模架的挠度不得超过计算跨度的 1/400，隐蔽式模架放宽至 1/250，而支架轴向压缩变形则需严格控制在计算高度的 1/1000 以内。这一标准为模架加工厂提供了基础合规底线，例如跨度 2 米的外露模板，最大允许挠度仅为 5mm。
1.1.1 精密模架的特殊变形要求
对于精密模架加工而言，通用标准已无法满足需求。注塑模的型腔变形量需控制在 0.002mm 以内，导柱渗氮后的圆柱度偏差不得超过 0.001mm。某汽车模具企业的实践表明，当模架变形量从 0.01mm 降至 0.003mm 时，冲压件的尺寸合格率从 82% 提升至 99.5%。
1.2 变形控制的关键影响因素
1.2.1 材料选择与预处理
温州华贵模架的案例显示，选用 T10A 钢制造复杂模架时，热处理后变形率高达 15%，而改用 Cr12MoV 微变形钢并进行锻造细化碳化物后，变形量可控制在 2% 以下。精密模架加工中，还需对材料进行固溶双细化处理，使碳化物分布均匀，减少各向异性变形。
1.2.2 工艺参数的精准把控
加热速度是变形控制的核心环节：高合金钢模架采用 550℃和 850℃二次预热，可使表面与心部温差缩小至 30℃以内，变形量降低 40%。合肥吉德利模塑则通过真空热处理炉（控温精度 ±1℃）和深冷处理（-196℃液氮冷却），将残余奥氏体含量控制在 5% 以下，确保 1000 小时尺寸变化≤0.0005mm。
2 模架构造外表的质量标准与实现路径
2.1 表面粗糙度的分级与应用
依据 GB/T 1031 标准，模架外表粗糙度按功能分为四个等级：精密配合面（如导柱导套）需达到 Ra 0.1~0.4μm，刃口部位采用 Ra 0.8μm，非配合面可放宽至 Ra 3.2~6.3μm。实践证明，将成型面 Ra 值从 0.8μm 降至 0.2μm，可使模具寿命提升 30% 以上，同时减少注塑件表面缺陷。
2.1.1 粗糙度的加工与检测方案
精密模架加工中，需采用高速高精铣削策略（步距≤0.1mm），配合金刚石砂轮抛光实现低 Ra 值。检测则依赖三坐标测量仪和激光干涉仪，确保数据精度达 0.0001μm。模架企业通常建立粗糙度检测台账，对每批次产品进行至少 3 处抽样检测。
2.2 外观细节的验收规范
2.2.1 结构件的外观要求
模架各模板需设置基准角符号（DATUM），字符高 8mm 且距边缘 10mm；冷却水嘴凹进表面不超过 3mm，孔外沿倒角≥1.5×45°，并清晰标注 IN/OUT 序号。重量超 8 吨的模架，还需开设穿孔式压螺丝孔，避免吊装时外观损伤。
2.2.2 缺陷的判定与修复
模架表面不得存在凹坑、锈迹等缺陷，所有模板边缘需做≥1.5mm 倒角。对精密模架的微小划痕（深度＜0.01mm），可采用细粒度研磨膏修复，但需保证修复后粗糙度不低于原标准。模架企业通常配备专职外观检验员，采用 50 倍放大镜进行全检。
3 模架企业的质量管控体系建设
专业模架加工厂需建立 “设计 - 加工 - 检测” 全流程管控：设计阶段采用 UG NX 进行微米级建模，通过 CETOL 6σ 软件模拟累计误差；加工环节实施 SOP 标准化作业，关键工序设置质量控制点；出厂前则依据 GB/T 2851-2020 标准，对变形量、粗糙度等 18 项指标进行全面检测。
引导段
模具精度直接决定产品质量，而模架的变形控制与外表质量正是精度保障的核心。当汽车覆盖件因模架变形出现尺寸偏差，或注塑件因表面粗糙度超标产生缩痕时，企业将面临返工损失与订单流失。作为深耕精密模架加工 15 年的企业，我们深谙 GB50666-2011 等标准精髓，通过 Cr12MoV 选材优化、真空热处理等核心技术，将变形量控制在 0.003mm 以内，配合 Ra 0.2μm 级抛光工艺，为 300 余家模具企业提供稳定可靠的模架产品。若您正为模架精度不足或外观缺陷困扰，欢迎联系获取定制化解决方案，免费提供变形控制工艺咨询。
