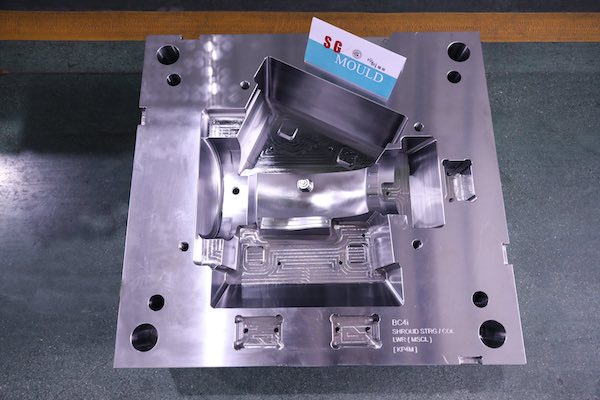

冲压模架设计的常见误区
冲压模架设计中常见误区及改进方案如下，结合行业实践与失效案例分析：
一、材料与结构设计误区
-
材料选型不当
- 误区：忽视材料特性匹配，如弯曲工序选用高弹性材料（如弹簧钢）导致回弹失控，或拉深模使用低塑性材料引发开裂。
- 改进：
- 弯曲工序优选纯铜、纯铝等低屈服点材料；
- 拉深工序采用奥氏体不锈钢或深冲铝材（延伸率＞40%）。
-
结构设计缺陷
- 误区：
- 模架对称设计导致装模反向碰撞；
- 连续模小凸模过长引发断裂（长度超出直径10倍）；
- 侧修冲机构未用V型导板，运动偏差＞0.17mm（超公差3倍）。
- 改进：
- 模架导柱采用左小右大防错设计；
- 阶梯式凸模布局：大凸模加长1个料厚，小凸模缩短；
- 斜楔机构添加V型导板，控制偏斜角＜0.05°。
- 误区：
二、导向系统与工艺性失误
-
导向布局错误
- 误区：
- 后侧导柱模架用于双向送料，导致导套偏磨；
- 导柱/压力中心偏心＞0.1mm，加速导轨磨损。
- 改进：
- 多向送料选用对角导柱模架（精度≤0.01mm/100mm）；
- 计算压力中心：复杂工件采用力矩平衡公式校核。
- 误区：
-
可维护性忽视
- 误区：冷却水路未预留清洗孔，或顶杆布局过密无法拆卸。
- 改进：
- 水路间距≥3倍孔径，并设φ6mm清洗端口；
- 顶杆间距＞15mm，采用快拆式镶套结构。
三、精度控制失效点
-
公差配合失控
- 误区：
- 导柱导套间隙＞0.03mm导致导向晃动（实测毛刺增加40%）；
- 过盈量不足（＜0.01mm）致导套拔脱。
- 改进：
- 滑动导向取H7/g6配合（料厚1mm）或H7/f7（料厚＞3mm）；
- 铸钢模座过盈量0.015–0.02mm，铝合金0.025mm。
- 误区：
-
热变形未补偿
- 误区：GCr15导柱配青铜导套，连续生产后因热膨胀系数差（钢11.7×10⁻⁶/℃ vs 铜18×10⁻⁶/℃）卡死。
- 改进：导柱/导套均用SUJ2钢，硬度差≤3HRC。
关键设计规范速查表
| 误区类型 | 设计标准 | 检测方法 | |
|---|---|---|---|
| portant;">材料选型 | 弯曲件：屈服强度≤350MPa | 拉伸试验机+金相分析 | |
| portant;">导柱布局 | 四导柱模架：平行度≤0.01mm | 激光干涉仪 | |
| portant;">配合间隙 | 导套油槽螺旋角30°±2° | 投影仪测量 | |
避坑要点：设计阶段需同步验证热膨胀匹配性（ANSYS模拟）和维修可达性（3D拆装仿真），可降低试模失败率60%以上
